Термоусадочная трубка ТУТнг ГОСТ (LS/HF)
Рабочая температура от -50°С до +125°С
Температура усадки от +90°С до +120°С
Коэффициент усадки 2:1
Кислородный индекс 27 (по запросу протокол испытаний)
Электрическая прочность не менее 20 кВ/мм (по запросу протокол испытаний)
Термоусадочная трубка ТУТнг ГОСТ (LS/HF) Термоусадочная трубка ТУТнг ГОСТ (LS/HF) Термоусадочная трубка ТУТнг ГОСТ (LS/HF)

Тонкостенная термоусадочная трубка из композиции сшитых полиолефинов с добавлением неорганических антипиренов, подавляющих горение, которые чуть менее эффективны, чем антипирены галогенного ряда, но зато нетоксичны.

Трубка ТУТнг ГОСТ (LS/HF) — самый недорогой вариант для ситуаций, где нет необходимости в особых электрических свойствах применяемых трубок, но есть особые требования к пожаробезопасности оборудования и помещений эксплуатации.

Трубка нашла применение в комплектации концевых и соединительных кабельных муфт до 1 кВ, применяется при монтаже бытовой и промышленной электропроводки, при производстве кабельной арматуры и электромеханического, осветительного, распределительного оборудования.

Трубка применяется для маркировки кабельных жил, формирования декоративного и защитного покрытия.

По результатам продаж нашей компании, это наиболее востребованная в промышленности тонкостенная трубка.

Стенка трубки ТУТнг ГОСТ (LS/HF) толще и прочнее, а материал плотнее, чем у трубки ТУТ. В этом смысле ТУТнг ГОСТ (LS/HF) ближе к эталонным высококачественным трубкам ТСТ. Трубка ТУТнг ГОСТ (LS/HF) дешевле ТСТ за счет разницы в качестве красителей: трубка ТСТ более яркая и не выцветает на солнце.

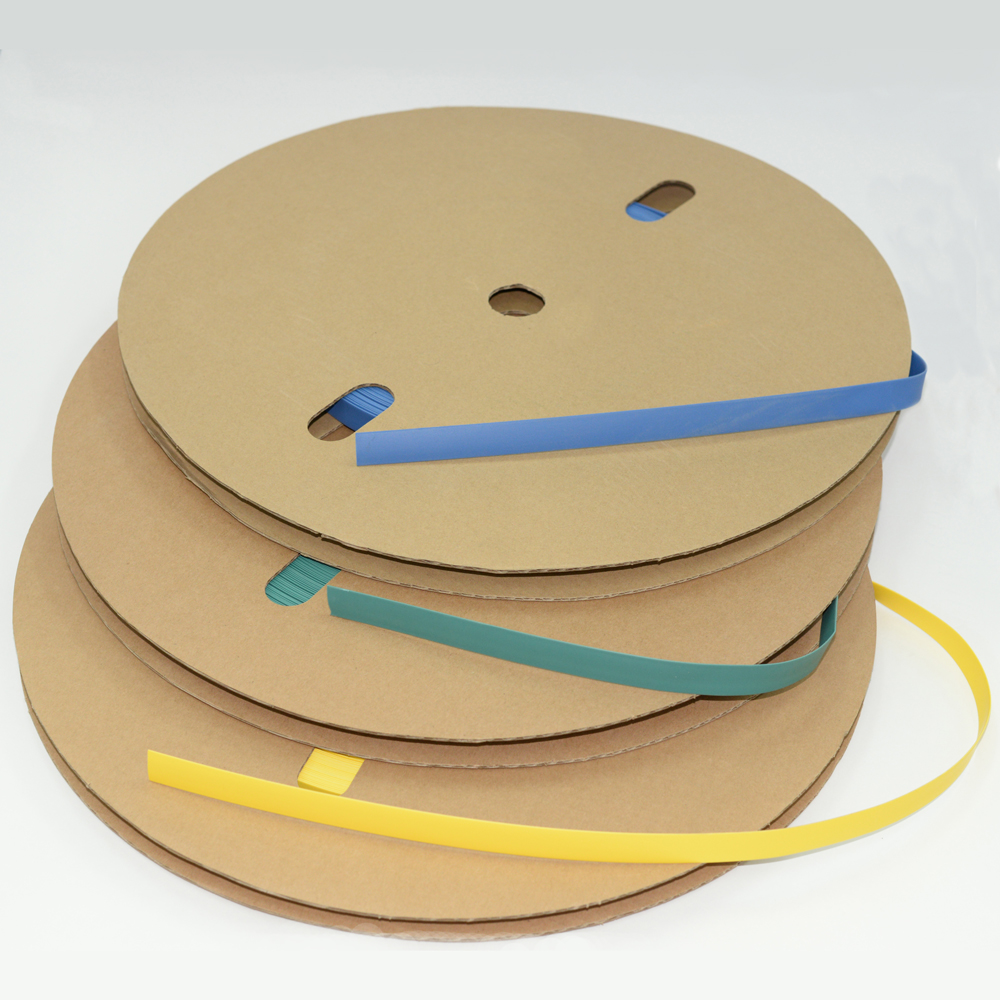

Трубка ТУТнг ГОСТ (LS/HF) поставляется в бухтах.

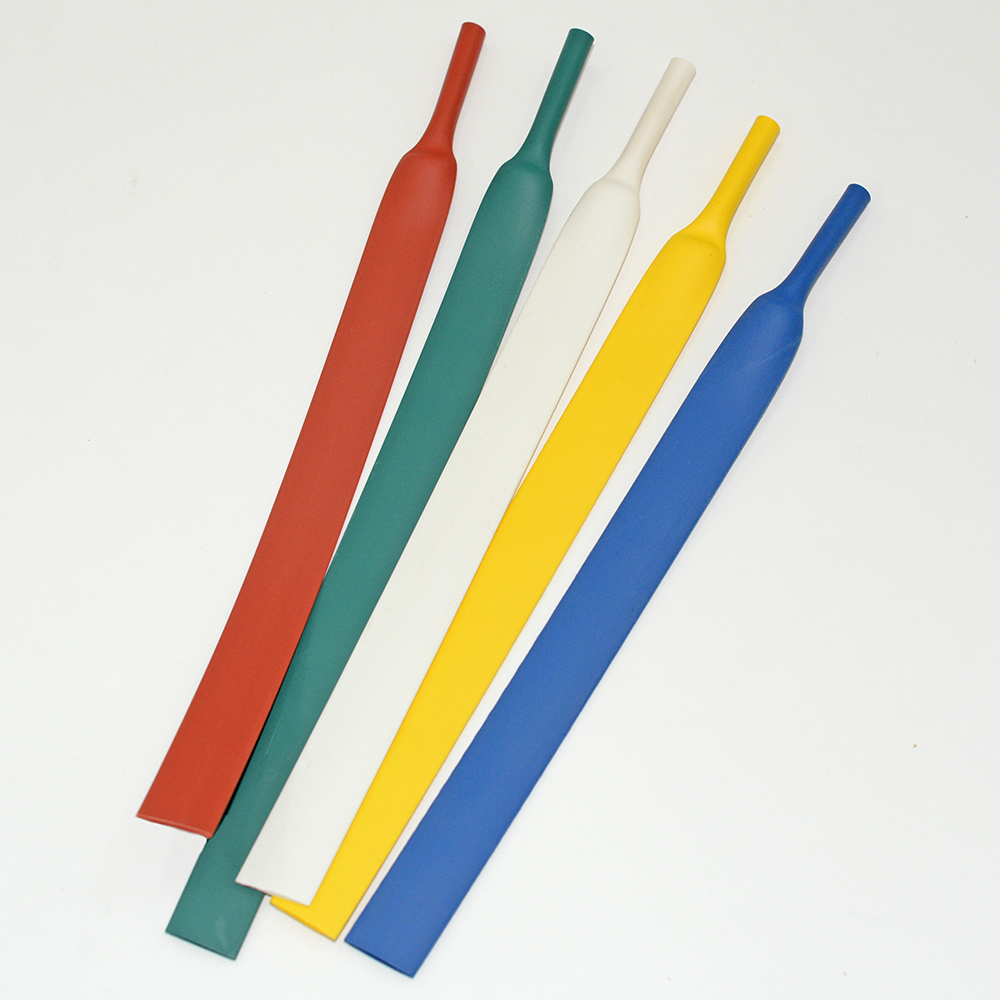

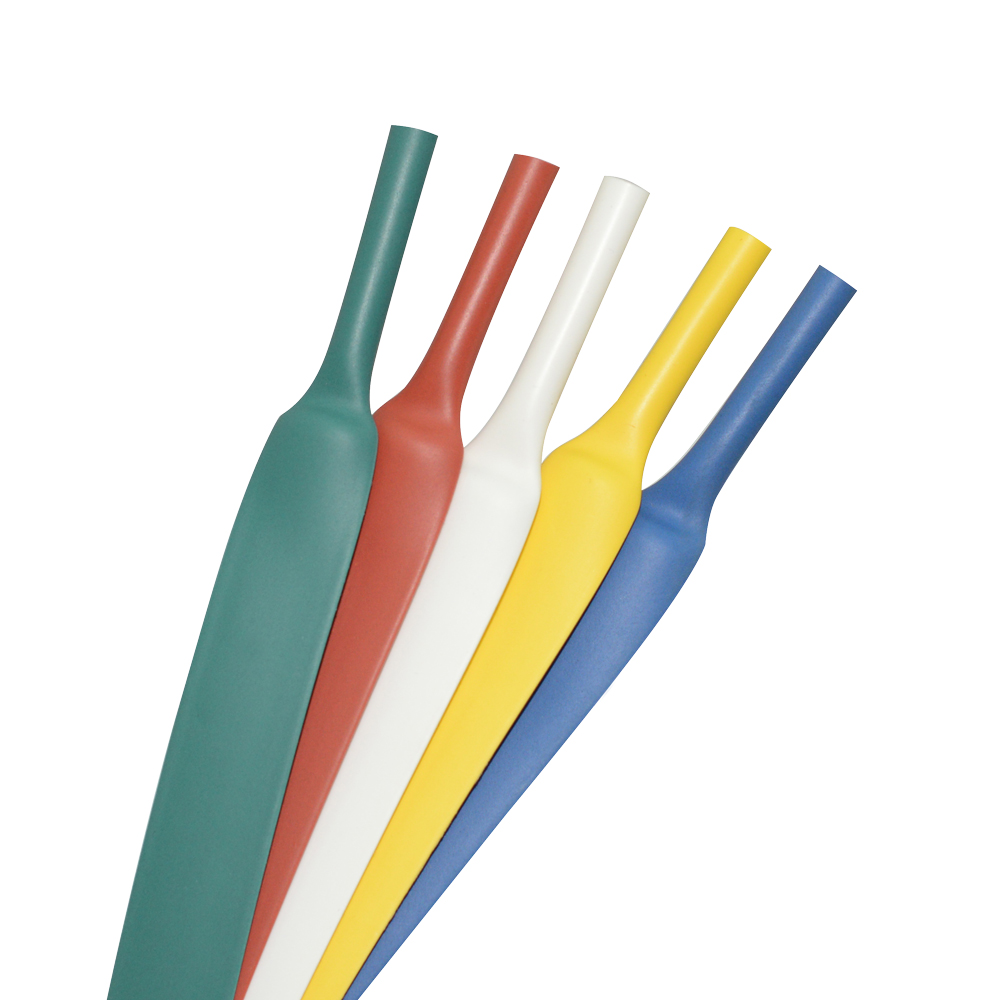

Цвет:

  • черный,
  • белый,
  • серый,
  • красный,
  • желтый,
  • синий,
  • зеленый,
  • фиолетовый,
  • прозрачный.

Внимание: прозрачная трубка не подавляет горение.

Не подлежит обязательной сертификации.

СвойстваМетод тестированияРезультат
Прочность на растяжение ASTM D2671 ≥ 10,0 мПа
Удлинение до разрыва ASTM D2671 > 300%
Прочность на растяжение после нагрева UL 224 (+158°C х 168 часов) > 7,0 мПа
Удлинение до разрыва после нагрева UL 224 (+158°C х 168 часов) > 100%
Тепловой шок UL 224 (+250°C х 4 часа) Не капает, не стекает
Электрическая прочность IEC 243 > 20 кВ/мм
Объёмное электрическое сопротивление IEC 93 > 1014 Ом·см
Подавление (замедление) горения - Есть
Продольная усадка ASTM D2671 Не более 15%
Водопоглощение ASTM D570 < 0,5%
Экологическая безопасность RoHS Не содержит: Cd, Hg, Pb,
Cl, Br, Cr6+, PBB, PBDE

ВНИМАНИЕ! Трубка ТУТнг ГОСТ (LS/HF) продаётся ТОЛЬКО целыми бухтами!

Стандартный размерный ряд (Коэффициент усадки 2:1)
Размерный ряд для заказаВнутренний диаметр, ммМинимальная толщина стенки после усадки, ммСтандартная упаковка
До усадки, minПосле усадки, maxБухта, м
Ø 1.0 / 0.5 1.5 ± 0.2 0.65 0.28 200
Ø 1.5 / 0.75 1.9 ± 0.2 0.75 0.32 200
Ø 2.0 / 1.0 2.5 ± 0.2 1.0 0.35 200
Ø 2.5 / 1.25 3.0 ± 0.2 1.25 0.38 200
Ø 3.0 / 1.5 3.5 ± 0.2 1.5 0.40 200
Ø 3.5 / 1.75 4.0 ± 0.2 1.75 0.42 200
Ø 4.0 / 2.0 4.5 ± 0.2 2.0 0.45 200
Ø 4.5 / 2.25 5.0 ± 0.2 2.25 0.50 200
Ø 5.0 / 2.5 5.5 ± 0.2 2.5 0.55 100
Ø 6.0 / 3.0 6.5 ± 0.2 3.0 0.55 100
Ø 7.0 / 3.5 7.5 ± 0.3 3.5 0.55 100
Ø 8.0 / 4.0 8.5 ± 0.3 4.0 0.60 100
Ø 10 / 5 10.5 ± 0.3 5.0 0.60 100
Ø 12 / 6 12.5 ± 0.3 6.0 0.60 100
Ø 13 / 6.5 13.5 ± 0.3 6.5 0.60 100
Ø 15 / 7.5 15.5 ± 0.3 7.5 0.70 100
Ø 16 / 8 16.5 ± 0.4 8.0 0.70 100
Ø 18 / 9 18.5 ± 0.4 9.0 0.70 100
Ø 20 / 10 21.0 ± 0.5 10.0 0.80 100
Ø 22 / 11 23.0 ± 0.5 11.0 0.80 100
Ø 25 / 12.5 26.0 ± 0,5 12.5 0.90 50
Ø 28 / 14 29.0 ± 0,5 14.0 0.90 50
Ø 30 / 15 31.5 ± 1.0 15.0 0.95 50
Ø 35 / 17.5 36.5 ± 1.0 17.5 1.00 50
Ø 40 / 20 41.5 ± 1.0 20.0 1.00 50
Ø 50 / 25 51.0 ± 1.0 25.0 1.00 25
Ø 60 / 30 > 60 30.0 1.30 25
Ø 70 / 35 > 70 35.0 1.30 25
Ø 75 / 37.5 > 75 37.5 1.30 25
Ø 80 / 40 > 80 40.0 1.46 25
Ø 90 / 45 > 90 45.0 1.46 25
Ø 100 / 50 > 100 50.0 1.46 25
Ø 120 / 60 > 120 60.0 1.56 25
Ø 150 / 75 > 150 75.0 1.56 25
Ø 180 / 90 > 180 90.0 1.56 25
Ø 250 / 125 > 250 125.0 1.56 25
