Винтовые клеммные колодки (КК)

Клеммные колодки — электроустановочные изделия для соединения изолированных проводов.

Клеммные колодки Raychman® представляют собой диэлектрический пластиковый корпус, изготовленный из полиэтилена или полиамида, внутри которого находится латунная гильза с двумя болтами. Болты используются для зажима конца провода внутри гильзы.

Использование клеммных колодок позволяет соединять между собой разные типы проводов с цельными (однопроволочными) жилами в любых сочетаниях (например медь-алюминий, медь-медь, алюминий-алюминий). Тем не менее, соединение клеммными колодками алюминиевых проводов в постоянном режиме не рекомендуется из-за повышенной текучести алюминия, так как со временем такое соединение ослабнет и будет требовать профилактической затяжки. Если этого не сделать вовремя, через некоторое время контакт расшатается, сопротивление контакта повысится и соединительный узел может начать греться при большой нагрузке, создавая опасность пожара.

Винтовые клеммы Raychman® можно использовать внутри помещений или на улице, при условии их защиты от попадания внутрь воды. Винтовые клеммы не обеспечивают герметизации соединений! При желании загерметизировать подобное соединение можно использовать клеевые термоусаживаемые трубки, например трубку ТУТ К.

Клеммные колодки нельзя применять без специальных распределительных коробок или металлических ящиков. Нельзя использовать их под штукатуркой или закрепляя на горючих поверхностях. Выбирая правильный тип колодок обращайте внимание на номинальное сечение провода, для которого они предназначены, а также на максимальное напряжение и силу тока, на которые они рассчитаны.

Существенным недостатком винтовых клеммных колодок является ограниченная возможность соединения ими гибких многопроволочных проводов. Все дело в том, что винты, находящиеся в гильзе, при затяжке могут перерубить часть мелких проволок, из которых состоит жила, из-за чего нарушится надёжность и механическая прочность контакта, а у провода уменьшится эффективное сечение жилы и максимальная нагрузка по току. Тем не менее, при правильной обработке многопроволочных жил (например, при их лужении) и аккуратном монтаже, допустимо использовать винтовые клеммы для низковольтного соединения многопроволочных проводов, особенно по временным схемам.

Обратите внимание, что при использовании винтовых клемм необходимо правильным образом снимать изоляцию с концов проводов, чтобы при их соединении изолированные части провода входили в колодку не менее чем на 2-3 миллиметра.

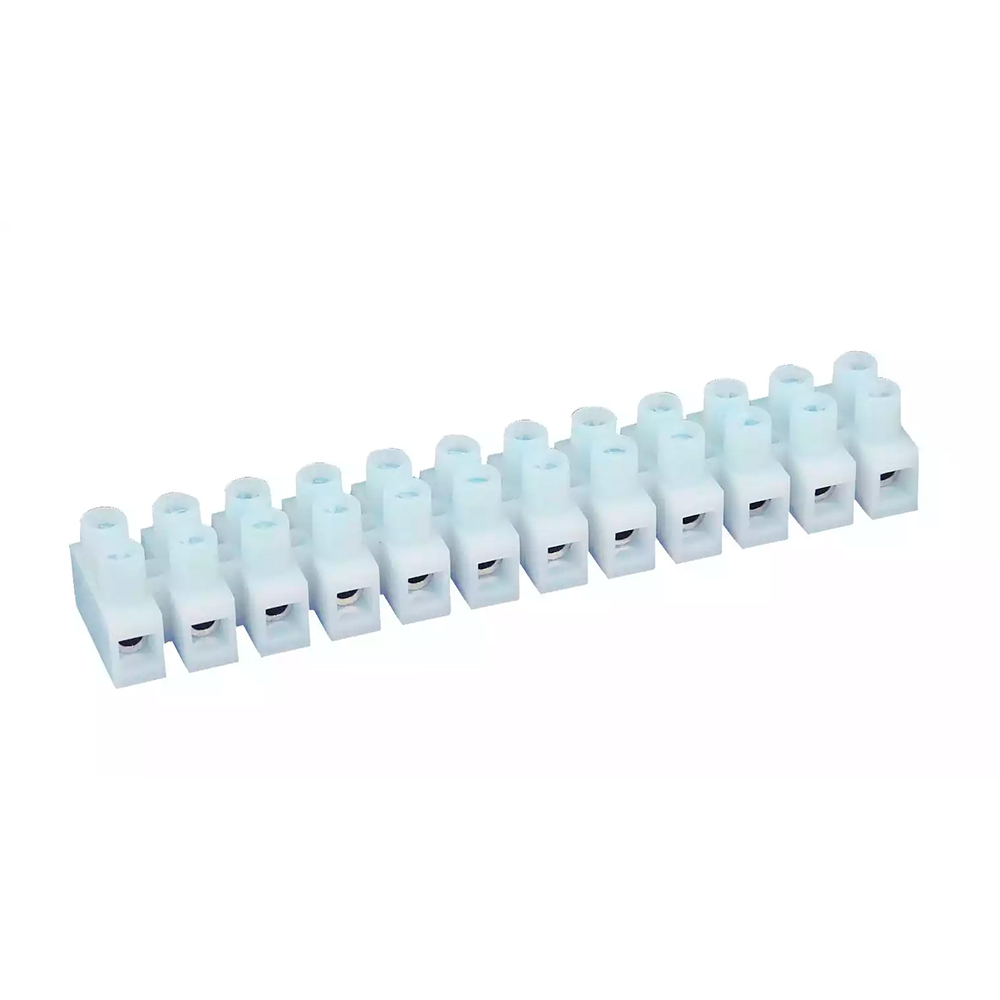

Винтовые Клеммные колодки КК

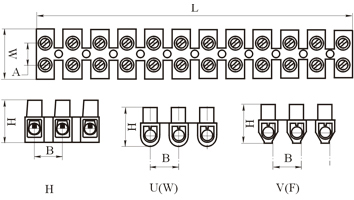

Клеммные колодки U-типа
НаименованиеLWHABмм2Макс. напряжениеУпаковка
КК-3A 90.3 15.5 11.5 6 7.7 4 400V 10 шт
КК-6A 110.5 15.5 12.4 6.5 9.5 6 400V
КК-10A 116.7 20 14.9 8 10 10 400V
КК-16A 136.8 21.5 16.7 10 11.7 12 400V
КК-20A 153.5 24.5 17.4 11.5 13.2 14 400V
КК-30A 165 25 20 12 14.1 16 400V
КК-60A 187.6 29 23.5 12 16 25 400V
КК-80A 205 33 27 15 17 35 400V
КК-100A 250 46 31 22 21 40 400V
